Pan tekoči trak



Pan transporter je transportna oprema, ki prenaša trdne materiale v razsutem stanju z neprekinjeno premikajočo se delovno površino, ki jo tvori niz kovinskih fosfornih plošč, podprtih na valjčni verigi in prekrivajočih se druga z drugo. Pogosto se uporablja za transport razsutih materialov, primeren pa je tudi za transport ostrih in vročih materialov.

Obstajajo trije tipi lamelnega transporterja, vodoravni tip, nagnjen tip in vodoravno nagnjen tip. Načelo delovanja je v bistvu enako. Gibanje materialov tvori fosforjeva plošča.







(1) Ploščni transportni trak je neke vrste ploščni transportni trak, ki ima značilnosti preproste zasnove, majhne teže in majhne velikosti pogonske naprave.

(2) Ima prednosti širokega obsega uporabe, velike transportne zmogljivosti, prilagodljive postavitve linije, stabilnega in zanesljivega delovanja ter transporta na velike -razdalje.

(3) Dolžina tekočega traku je običajno 10-30 m, največja pa lahko doseže 100 m.

(4) Višina dviga je med 2,2 in 4,5 m, do 10 m.

(5) Za različne materiale je največji dovoljeni kot naklona transportnega traku 25 stopinj.





Vrsta tekočega traku	Širina mm	Hitrost transporta m/s	višina stranske plošče mm	Korak transportne verige mm	Dobavni volumen m³/h
Lahek lamelni transporter	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Srednje{0}}velik lamelni transporter	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750







Pan tekoči trak je sestavljen iz naprave za glavno kolo, naprave za verigo tehtnice, naprave za napenjanje zadnjega kolesa, naprave za zaščito vodilnega materiala, okvirja in pogonske naprave.

1. Pogonska naprava:ker hitrost krožnega tekočega transporterja običajno ni večja od 0,5 m/s, pogonska naprava krožnega transportnega traku večinoma prevzame strukturo prenosa, kot sta motor in reduktor, tako da se lahko neposredno poveže z gredjo glavnega kolesa prek prečne drsne sklopke, kar poenostavlja strukturo naprave glavnega kolesa, omogoča enostavno izdelavo, namestitev in prilagajanje ter ima nizke stroške. Je enotna pogonska naprava z eno hitrostjo.

2. Naprava za napenjanje zadnjega kolesa:naprava sprejme napravo za napenjanje vijakov, ki je sestavljena iz gredi zadnjega kolesa, dveh zadnjih zobnikov, para napenjalnih vijakov in drugih dodatkov. Natezni zobnik (vključno s pestom) je podprt na gredi zobnika z dvojnimi kotalnimi ležaji, kar lahko zmanjša koeficient upora, ko vlečna veriga obide zobnik; Hkrati, ko verige niso sinhronizirane zaradi neenakih kumulativnih napak koraka več vlečnih verig, se lahko položaji zob zobnikov in vlečnih verig samodejno prilagodijo, da se zagotovi pravilen vklop zob zobnikov in vlečnih verig, da se prepreči neenakomerna ali celo neenakomerna napetost več vlečnih materialov, s čimer se izboljša splošno delovanje vlečne verige.

3. Verižna naprava z lestvico:veriga, ki jo uporablja BL Pan Conveyor, je delna veriga in veriga za vtiskovanje z valji, nameščenimi na koncu gredi. Valji so nameščeni zunaj zunanje verižne plošče. Valji podpirajo le obremenitev osnovne plošče. Njegova konstrukcijska velikost je relativno majhna, zato je koeficient upora majhen, kar zmanjšuje pogonsko napravo in vlečno obremenitev. Po toplotni obdelavi kaljenja in popuščanja ima veriga veliko nosilnost in močno natezno trdnost; Spojni tulec verižne plošče je izdelan iz legiranega jekla, karburiziranega, kaljenega in brušenega, z visoko odpornostjo proti obrabi; Lijak za tehtnico: lijak za tehtnico je nosilna komponenta krožnega transporterja. Oblikovan je z vtiskovanjem z matrico z debelo jekleno ploščo. Ima visoko natančnost oblike in velikosti ter majhno kumulativno napako. Plošča tehtnice ne bo odtekla.

4. Stojalo:stojalo sprejme standardizirano proizvodnjo, ki ne samo standardizira proizvodni proces, ampak se tudi izogne ​​napakam, ki jih povzročajo ročne napake, izboljša odlično stopnjo izdelkov, prihrani stroške in izboljša gospodarske koristi.





Premog v prahu, zdrobljen premog, saje, saje, amonijev bikarbonat, piritni prah, amonijev klorid, bakrov koncentrat v prahu, aluminijev oksid v prahu, mavčni prah, apnenec v prahu, soda v prahu, sečnina, aktivno oglje, natrijev oksid, silicijeva kalcijeva kislina, azbestni prah, sintetična smola, gumijasti prah, kalcijev karbid, lončenina, sintetika gnojilo, pesticid v prahu, kalcijev sulfat, tiamin, natrijev karbonat, zdravilo v prahu, pšenica, soja, riž, sladkor, škrob, zdrobljeno oglje, lesni sekanci, žagovina, sintetični detergent iz polivinilnega alkohola, fosfatno gnojilo iz letečega pepela itd.





Visokotemperaturni, strupeni, vnetljivi in ​​eksplozivni, zelo abrazivni, zelo korozivni, zelo lepljivi, visoko suspendirani, zelo tekoči, trdi in krhki materiali, ki se ne želijo zlomiti.







1. Lamelni transporter upošteva lastne proizvodne pogoje. Uporaba lamelnih transporterjev v različnih panogah je različna. Za velike elektromehanske industrije, kot so avtomobili in gospodinjski aparati, je treba izbrati težke-teklene transporterje, industrije, kot sta živilska in elektronska industrija, pa morajo izbrati lahke verižne transporterje.

2. Lamelni transporter določa zahteve glede transportnega materiala. Verižna plošča Pan Conveyerja je izdelana iz polipropilena, polietilena, acetala, najlona, ​​nerjavečega jekla itd.; ogrodje krožnega transporterja je sestavljeno iz nerjavečega jekla, visoko{3}}trdne aluminijeve zlitine, krivljenja plošč iz ogljikovega jekla, kanalov iz ogljikovega jekla itd., v skladu z Izberite ustrezen pločevinasti material glede na značilnosti materiala, ki ga prevažate.

3. Lamelni transporter določa smer transporta. Glede na različne smeri transporta je pan transporter razdeljen na linearni transportni trak za fosforne plošče, tekoči trak za plezajoče fosforne plošče, tekoči trak z vrtljivo verigo, navpični transportni trak za fosforne plošče, ukrivljen transportni trak za fosforne plošče, zbiralni transportni trak za fosforne plošče itd. . Izberite smer transporta glede na prostorske značilnosti mesta.

4. Določite osnovne parametre lamelnega transporterja. Širina, višina, razmik, dolžina, transportna hitrost in nosilnost transporterja se lahko nastavijo glede na potrebe proizvajalca.



Vrste ploščastih transporterjev:

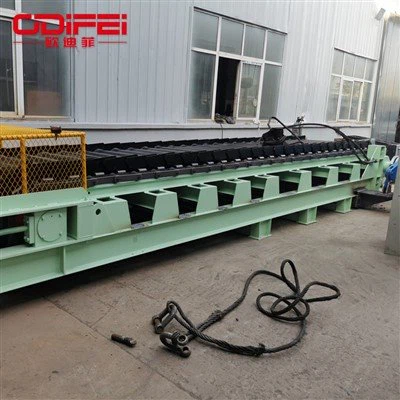

Težki transportni trak:primeren za transport blokovnih materialov na kratke razdalje z velikostjo delcev pod 1000 mm.

Srednji tračni transporter:primeren za transport materialov v blokih na kratki-razdalji z velikostjo delcev dovajanja manj kot 400 mm, transport materialov z gostoto v razsutem stanju manj kot 2400 kg/m³, težo blokov manj kot 500 kg in temperaturo manj kot 400 stopinj.

Svetlobni tračni transporter:primeren za transport materialov v blokih na kratki-razdalji z velikostjo delcev dovajanja manj kot 160 mm, transport materialov z gostoto v razsutem stanju manj kot 1200 kg/m³, težo blokov manj kot 140 kg in temperaturo manj kot 350 stopinj.









(1) Skupna širina tekočega traku: b=650 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 2000 mm; Med njimi se pogosto uporabljajo b=800 mm, 1000 mm in 1500 mm;

(2) Teža posameznega predmeta, ki se prevaža: običajno 75 kg, * do 120-150 kg;

(3) Dolžina tekočega traku: običajno 60-120 m, * do 200 m;

(4) Serija Conveyor Express: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Višina dviga transportnega traku: h=2.2-4.5m, * do 10m;

(6) Za različne materiale je dovoljeni kot naklona transportnega traku 25 stopinj;

(7) Ko je tekoči trak nameščen na tleh delavnice ali odprtem terenu, razdalja od vrha tetive plošče s skalo povratne strani do tal ne sme biti manjša od 200 mm; Pri vgradnji v jamo svetla višina ne sme biti manjša od 300 mm. V določenih okoliščinah in omejeno z določenimi zunanjimi pogoji se lahko svetla višina določi po potrebi.









1. Pri nameščanju krožnega transporterja najprej odstranite zgornjo podporno ploščo na srednji podpori, nato pritisnite zgornjo vodilno tirnico s stiskalno ploščo vodilne tirnice in sklopom vijakov, nastavite vodilno tirnico, kot je potrebno, in nato zvarite podporno ploščo s podporo.
2. Po namestitvi in ​​poravnavi celotnega stroja se spodnja vodilna tirnica in srednji nosilec po potrebi zvarita na mestu.
3. Ko je celoten stroj nameščen, mora biti neravnost središčne črte manjša od 2 mm (0-10 m), 3 mm (10-30 m) in 4 mm (30-50 m); Višina leve in desne vodilne tirnice mora biti manjša od 2 mm.
4. Pri nameščanju vlečne verige je treba zalogovnik namestiti po namestitvi verige in zabeležiti smer zalogovnika.





1. Pred zagonom skrbno preverite, ali so vsi pritrdilni elementi trdni in ali mora biti nastavitvena naprava med verižnimi ploščami prožna in zanesljiva.

2. Nekaj ​​tednov ročno vrtite motor, ki bi se moral prosto vrteti.

3. Ko zaženete krožni transporter, preverite, ali se lahko vsak valj vrti, in le, če so vibracije znotraj dovoljenega območja in ni neobičajnega zvoka, lahko deluje.

4. Po 30-minutnem delovanju brez{1}}obremenitve temperatura vsakega ležaja ne sme preseči 60 stopinj. Tekalna glava verige na obeh straneh ima razmeroma uravnoteženo napetost.





Lokacija točke mazanja	Ime maziva	Cikel mazanja
Ležaji glavne in zadnje gredi	ZG-3 mast na osnovi kalcija	enkrat na mesec
Vijačna vodilna tirnica napenjalca	Mast na osnovi kalcijevega vijaka ZG-3	enkrat na mesec
Valjčna veriga s tulcem	ZG-3 mast na osnovi kalcija	enkrat na 10 dni
električni motor	Nega po navodilih proizvajalca
Valji vlečne verige	ZG-3 mast na osnovi kalcija	enkrat na 15 dni





Možne okvare	Glavni razlog	Metoda izločanja
Obremenitev motorja je prevelika	Velik blok se je zataknil, sklopka ni koncentrična	Zmanjšajte količino podajanja, očistite velike kose, prilagodite koaksialnost
Odstopanje transportne verige	Glavni in zadnji zobnik nista vzporedna	Prilagodite vijak repne naprave
Okvara mreže zobnikov	obraba zobnika	Zamenjajte pogonsko prestavo
Temperatura ležaja je previsoka	Pomanjkanje mazalnega olja, umazanija v olju, nepravilna nastavitev, tesnost ležajev itd.	1. Dolijte gorivo in očistite ležaj 2. Prilagoditev ali popravilo





Storitev pred-prodaje:

• Vodite stranke pri izbiri ustreznega modela opreme.
• Pošljite inženirsko in tehnično osebje na mesto proizvodnje pravočasno, da načrtuje mesto za stranke, oblikuje razumne procese in rešitve.
• Lahko načrtujemo in izdelujemo izdelke v skladu s posebnimi potrebami strank, da zadovoljimo različne potrebe investitorjev



Storitev v prodaji:

• Strog pregled izdelkov pred odhodom iz tovarne
• Pošilja po pogodbi



Po-prodajne storitve:

• Glavna garancijska doba opreme, ki jo prodaja naše podjetje, je eno leto (razen za okvaro ali škodo, ki jo povzročijo človeški dejavniki, dejavniki goriva ali neustavljivi naravni pojavi, in ranljivi deli niso zajeti v garanciji: injektorji goriva, glave črpalk, fotoobčutljive oči itd.).
• Če je okvaro opreme povzročil človeški dejavnik, se stroški zaračunajo glede na tovarniško ceno.
• Po prejemu obvestila o garanciji odgovorite v 2 urah. 24 urah na tehnična navodila za rešitev težav.







Zhengzhou Odifei Machinery Equipment Co., Ltd. se že 17 let osredotoča na transportno opremo. Njegova glavna dejavnost je: spiralno vibracijsko navpično dvigalo, lamelni podajalnik, verižni transportni trak, lamelni transporter, pan transporter, veliki kotni pan transporter, vijačni transporter, verižni transporter z žlicami, dvigalo s tračnimi žlicami TD, dvigalo z žlicami z obročem TH, dvigalo z žlicami NE, dvigalo z žlicami NSE in drugo polno obseg vedričnih dvigal. TD75 Pan Conveyor (ali Pan Conveyor), mobilni transporter, Pan Conveyor z velikimi rebri kota naklona; polžni transporter, polžni transporter brez osi; lahki, srednji in težki verižni ploščati transporter; transportni stroj z verižno vedro, transportni trak za klinker SCD; horizontalni mešalnik z dvojno gredjo; podajalnik lahkih, srednjih in težkih plošč; Vibracijski podajalnik motorja GZG; tromelno sito, tromelno sito brez gredi;

Leta 2010 je skupina za raziskave in razvoj našega podjetja vstopila v industrijo recikliranja virov in zaporedoma razvila luskaste transporterje za obdelavo gospodinjskih odpadkov, sita brez gredi za prebiranje in razvrščanje gospodinjskih odpadkov, podajalnike letvic za gradbene odpadke in transporterje za luskaste odpadke za elektroobločne peči, ki ne samo ustvarjajo, ampak ustvarjajo tudi objektivne družbene in okoljske koristi ter so nepogrešljiv del industrije recikliranja virov veriga.

Zhengzhou Odifei Machinery Equipment Co., Ltd. nenehno izvaja tehnološke inovacije v duhu odličnosti in je razvil več praktičnih novih izdelkov. Izdelek je napreden v oblikovanju, dober v proizvodnji, zanesljiv v delovanju, ima mednarodno napredno raven, se dobro prodaja doma in v tujini in želi biti vodilni v industriji!





V: Ali ste tovarna ali trgovska družba?

O: Smo tovarna, ustanovljena leta 2007, specializirana za proizvodnjo spiralnega vibracijskega navpičnega dvigala, podajalnika z lamelami, verižnega krožnega transporterja, lamelnega transporterja, pan transporterja, velikega kotnega pan transporterja, vijačnega transporterja, verižnega transporterja z vedro, TD tračnega dvigala z žlicami itd.



V: Kaj pa rezervni deli?

O: Vedno zagotovimo rezervne dele po nabavni ceni in vam damo seznam rezervnih delov, ko kupite stroj.



V: Ali boste preizkusili stroj pred dostavo?

O: Da, vsak stroj in proizvodno linijo bomo preizkusili pred dostavo in vam poslali delovni video. Lahko tudi preverite pri nas pred dostavo.



V: Ali je ta krožni tekoči trak odporen na visoke temperature?

O: Da, materiale z visoko temperaturo, manjšo od 1000 stopinj, je mogoče prevažati. Obrnite se na stranko, da razložite značilnosti materiala, prostornino in dolžino transporta itd. Hvala.

V: Ali se lahko pan transporter uporablja v tovarni za ulivanje jekla?

O: Da, krožni transporter je idealna oprema za transport ostrih, vročih, kosovnih in jedkih materialov v panogah, kot so železarska in jeklarska industrija, rudarstvo, gradbeni materiali, metalurgija, premog, kemična industrija itd.











1. Navedite ime materiala, specifično težo, velikost delcev itd

2. Ali obstajajo druge značilnosti: kot so viskoznost, temperatura, korozivnost itd.?

3. Dolžina transporta, vodoravni transport ali nagnjen transport?

4. Prenosna zmogljivost / uro
