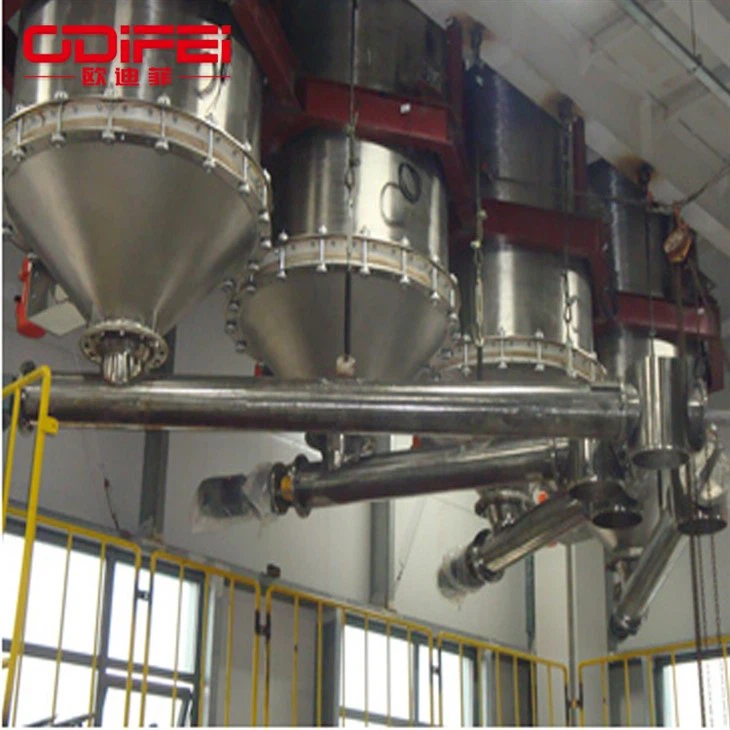

Horizontalni vijačni transporter

Horizontalni polžni transporter je nekakšna neprekinjena transportna oprema, ki se običajno uporablja v metalurgiji, gradbenih materialih, kemični industriji, hrani in oddelkih za mehansko obdelavo. Prednosti so preprosta struktura, nizki stroški izdelave, močna tesnilna zmogljivost in priročno delovanje ter se lahko nalaga in razklada na več točkah na sredini. V primerjavi z drugo transportno opremo ima prednosti majhne-velikosti preseka celotnega stroja, dobrega razmerja učinkovitosti tesnjenja, zlasti stabilnega delovanja, več-točkovnega nalaganja in razkladanja na sredini ter enostavnega upravljanja in vzdrževanja. Oprema za polžni transport je običajno sestavljena iz treh delov: ohišja opreme za polžni transport, naprave za vstop-izhod in pogonske naprave. Telo vijačnega stroja je sestavljeno iz treh delov: glave, srednjega dela in repa. Z vidika smeri premikanja transportiranega materiala je vijačna transportna oprema razdeljena na več vrst: horizontalna vijačna transportna oprema, poševna vijačna transportna oprema in navpična vijačna transportna oprema. Stroj ni primeren za transport posebnih materialov, ki se zlahka pokvarijo, so viskozni, jih je enostavno aglomerirati ali so odporni na visoke temperature, pritisk-in zelo jedki.







(1) Enostavna struktura, zanesljiva uporaba in dolga življenjska doba.

(2) Dobro tesnjenje, izogibajte se onesnaževanju okolja s prahom.

(3) Ker v telesu ni ležaja, se lahko telo prosto širi in krči v aksialni smeri, tako da lahko prenaša materiale z višjo temperaturo (pod 300 stopinj).

(4) Odpornost postopka transporta materiala je majhna, gravitacija pa se uporablja za premikanje naprej, zato je poraba energije nizka, kar je približno 50% manj kot poraba energije splošnega vijačnega transporterja.

(5) Različne funkcije, kot so transport, mešanje, mešanje in ogrevanje, je mogoče dokončati hkrati.

(6) Primeren je za široko paleto transportnih materialov. Uporablja se lahko za praškaste, zrnate, bloke, velike bloke in tekoče materiale. Je bolj prilagodljiv na visoke temperature, onesnaženje, neenakomerno hranjenje itd. Vendar ni primeren za transport viskoznih ali visokotemperaturnih materialov.





tip LS	100	160	200	250	315	400	500	630	800	1000	1250
tip GX			200	250	300	400	500
Premer (mm)	100	160	200	250	315	400	500	630	800	1000	1250
korak (mm)	100	160	200	250	315	355	400	450	500	560	630
hitrost (r/min)	140	120	90	90	75	75	60	60	45	35	30
Zmogljivost QΦ=0.33(m³/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
Moč Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
Moč Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
hitrost (r/min)	120	90	75	75	60	60	45	45	35	30	20
Zmogljivost QΦ=0.33(m³/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
Moč Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
Moč Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
hitrost (r/min)	90	75	60	60	45	45	35	35	30	20	16
Zmogljivost QΦ=0.33(m³/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
Moč Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
Moč Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
hitrost (r/min)	75	60	45	45	35	35	30	30	20	16	13
Zmogljivost QΦ=0.33(m³/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
Moč Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
Moč Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33



1. Tip GX:Obstaja sedem specifikacij premerov vijakov, vključno s 150, 200, 250, 300, 400, 500, 600 mm. Ustrezen transportni sistem za eno-smerni transport z vodoravnim ali naklonskim kotom, manjšim od 20 stopinj.

2. Vrsta LS:Stiskalni transporter tipa LS Luo Xuoh je nadomestni izdelek vodoravnega vijačnega transporterja tipa GX. Premer vijaka je 100-1250 mm, obstaja enajst specifikacij, način vožnje pa ima dve obliki eno-končnega pogona in dvojnega-končnega pogona. ; Dolžina vijačnega podajalnika tipa LS je vsakih 0,5 m, ustrezen transportni sistem pa je mogoče oblikovati glede na različne potrebe mesta. Tako kot vodoravni vijačni transporter tipa GX se uporablja za enosmerni transport z vodoravnim ali naklonskim kotom, manjšim od 20 stopinj.









Horizontalni vijačni transporter je v glavnem sestavljen iz pogonske naprave, sklopa glave, ohišja, spiralnega telesa brez gredi, obloge rezervoarja, dovodne odprtine, praznilne odprtine, pokrova stroja (če je potrebno), podnožja itd.
1. Pogonska naprava: uporablja se cikloidni reduktor z vrtljivim kolesom ali reduktor z zobniki-vgrajen na trdo-zobo. Pri zasnovi mora biti pogonska naprava čim bolj nastavljena na koncu izpustne odprtine, tako da je telo vijaka med delovanjem v napetem stanju.
2. Glava je opremljena s potisnim ležajem, ki lahko prenese aksialno silo, ki nastane pri transportu materialov.
3. Ohišje: Ohišje je v obliki črke U- ali O-, s pokrovom, -odpornim proti dežju, na zgornjem delu, material pa je nerjavno jeklo ali ogljikovo jeklo ali plastika, ojačana s steklenimi vlakni.
4. Spiralno telo brez gredi: material je nerjavno jeklo ali ogljikovo jeklo.
5. Plošča za oblogo rezervoarja: material je-plastična plošča, odporna na obrabo, gumijasta plošča ali lita kamnita plošča itd.
6. Vhod in izhod: Obstajata dve vrsti kvadratnega in okroglega. Na splošno obliko dovoda in odvoda določi uporabnik.





Horizontalni Horizontalni vijačni transporterji se lahko uporabljajo za praškaste, zrnate in majhne bloke materialov v različnih industrijah za transport, odmerjanje, hlajenje, mešanje, ločevanje, stiskanje in nalaganje. V skladu z vašimi zahtevami lahko horizontalni vodoravni vijačni transporterji dosežejo -odpornost proti prahu, -brez plina ali vodotesnost, s čimer zaščitijo ne le vaš izdelek pred zunanjimi vplivi, ampak tudi okolje.





Kot so: rudnik premoga, pepel, žlindra, cement, žito, recikliran gumijasti prah, cinkov oksid, kalcijev karbonat itd., Temperatura materiala je nižja od 200 stopinj. Stroj za polžanje ni primeren za transport pokvarljivih, viskoznih materialov, ki se zlahka aglomerirajo.

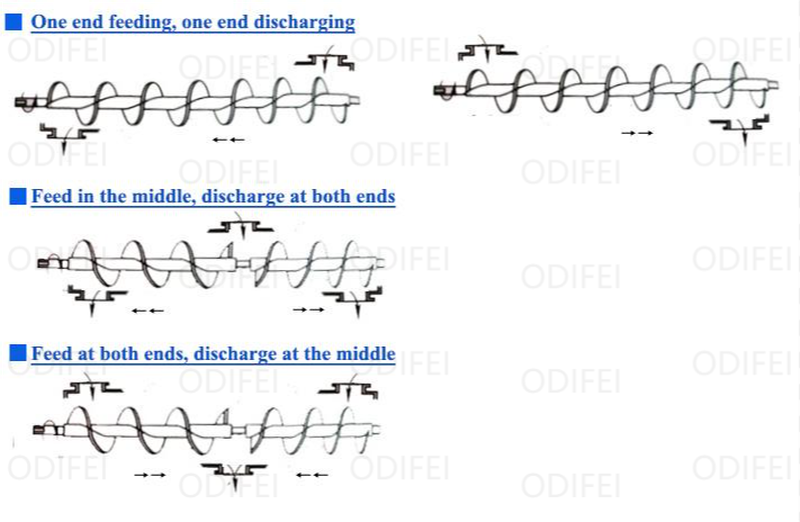

V skladu z delovnimi pogoji na lokaciji so transportne metode vodoravnega vijačnega transporterja naslednje. V posebnih primerih se obrnite na naše prodajno osebje, da vam zagotovimo najprimernejšo rešitev. Pri izbiri globokega vodoravnega vijačnega transporterja upoštevajte naslednje:















1. Ko se vijačna gred vrti, se lahko zaradi gravitacije materiala in sile trenja, ki jo ustvarja stena rezervoarja, material premakne naprej samo po dnu utora transporterja pod pritiskom rezila in zdi se, da se ne more vrteti. Matica se premika vzdolž vrtljivega vijaka.

2. Gibanje materialov v vmesnem ležaju je odvisno od potiska materialov, ki napredujejo za njimi. Zato je transport materialov na tekočem traku le drsno gibanje.

3. Da bi bila vijačna gred v ugodnejšem napetem stanju, sta pogonska naprava in izpustna odprtina na splošno nameščena na istem koncu transporterja, dovodna odprtina pa je nameščena čim bližje repu drugega konca.

4. Vrtljivo vijačno rezilo potiska material za transport, tako da je sila, zaradi katere se material ne vrti z vodoravnim vijačnim rezilom, teža samega materiala in torni upor ohišja vodoravnega vijačnega transporterja na material.

5. Vrsta površine rezila vključuje vrsto trdne površine, vrsto površine tipa pasu, vrsto površine rezila in druge vrste glede na različne transportne materiale. Polžna gred vodoravnega vijačnega transporterja ima potisni ležaj na koncu smeri gibanja materiala, da daje aksialno reakcijsko silo vijaka z materialom. Če je dolžina stroja velika, je treba dodati vmesni viseči ležaj.

6. Cevni vodoravni vijačni transporter se uporablja predvsem za vodoravni in navpični transport različnih praškastih, zrnatih in majhnih kosov razsutih materialov.

7. Material bo povzročil trenje na stranski steni cevastega vodoravnega vijačnega transporterja, zato je zelo pomembno izbrati velikost reduktorja in motorja za pogon cevastega vodoravnega vijačnega transporterja. Kar zadeva metodo dovajanja cevastega vodoravnega vijačnega transporterja, je treba material najprej dovajati v Jiaolong iz dovodne odprtine. Mnogi proizvajalci uporabljajo to metodo za izvedbo krmljenja.





1. Redno preverjajte, ali je prenosna veriga vodoravnega vijačnega transporterja obrabljena ali ne. Če pride do kakršne koli nepravilnosti, ga pravočasno zamenjajte.

2. Preverite, ali so povezovalni vijaki verižnih plošč vodoravnega vijačnega transporterja zategnjeni. Če so ohlapne, jih je treba pravočasno zategniti.

3. Preverite napetost prenosne verige vodoravnega vijačnega transporterja. Preveč ohlapno in pretesno bo zlahka povzročilo obrabo ležaja.

4. Redno preverjajte, ali je treba dodati mazalno olje reduktorja verižnega transporterja.

5. V vodoravnem polžnem transporterju ne sme biti nobenih tujkov, ki bi zlahka povzročili zastoje verige itd., zato jih je treba pravočasno očistiti.

6. Pogosti zagoni, preobremenitveni zagoni in-polni zagoni so prepovedani.





1. Preden zaženete polžni transporter, skrbno preverite, ali je v utoru stroja še prah in ostanki;

2. Hranjenje mora biti enotno;

3. Na dovodni odprtini transportnega polža je treba dodati zaslon;

4. Reža stroja in pokrov reže stroja morata biti previdna;

5. Pred zaustavitvijo je treba materiale v stroju čim bolj raztovoriti;

6. Ko se stroj ustavi sredi operacije, je treba materiale v stroju čim bolj raztovoriti in materialov v stroju ni mogoče pravočasno izprazniti;

7. Redno preverjajte obrabljenost spiralnih rezil;

8. Vsak mazalni del tekočega traku je treba mazati v strogem skladu z zahtevami;

9. Pri ustvarjanju ostrih zvokov je treba pravočasno preveriti;

10. Ležaji na obeh koncih polžastega transporterja morajo biti strogo zatesnjeni;

11. Bodite zelo pozorni na spremljanje temperature, ki presega dovoljeno temperaturo.





Ime napake	Vzrok	Pristop
Materiala ni mogoče prevažati	Ali je v zalogovniku dovolj materiala	Tudi če je v lijaku nekaj materiala, morda ne bo mogoče dostaviti materiala, če ni zadostnega števila "glav" materiala
	Ali se je v lijaku zagozdil kakšen material?	Uporablja se za vbrizgavanje zraka navzdol od zunaj. Ko zrak uhaja izpod diskov, vibrirajo in napihnejo material
	Preverite omejitev krme	Brez dovolj materiala, ki vstopi v tekoči trak, morda ne bo dosežena želena transportna hitrost
Nadtok	Notranja stena škatle se oprime materiala, odpornost pa se poveča	pospraviti
	Ohišje ali ležaj je upognjen in se drgne drug ob drugega	nastavite naravnost





Storitev pred-prodaje:

• Vodite stranke pri izbiri ustreznega modela opreme.
• Pošljite inženirsko in tehnično osebje na mesto proizvodnje pravočasno, da načrtuje mesto za stranke, oblikuje razumne procese in rešitve.
• Lahko načrtujemo in izdelujemo izdelke v skladu s posebnimi potrebami strank, da zadovoljimo različne potrebe investitorjev



Storitev v prodaji:

• Strog pregled izdelkov pred odhodom iz tovarne
• Pošilja po pogodbi



Po-prodajne storitve:

• Glavna garancijska doba opreme, ki jo prodaja naše podjetje, je eno leto (razen za okvaro ali škodo, ki jo povzročijo človeški dejavniki, dejavniki goriva ali neustavljivi naravni pojavi, in ranljivi deli niso zajeti v garanciji: injektorji goriva, glave črpalk, fotoobčutljive oči itd.).
• Če je okvaro opreme povzročil človeški dejavnik, se stroški zaračunajo glede na tovarniško ceno.
• Po prejemu obvestila o garanciji odgovorite v 2 urah. 24 urah na tehnična navodila za rešitev težav.







Zhengzhou Odifei Machinery Equipment Co., Ltd. se že 17 let osredotoča na transportno opremo. Njegova glavna dejavnost je: spiralno vibracijsko vertikalno dvigalo, lamelni podajalnik, vodoravni vijačni transporter, lamelni transporter, vodoravni vijačni transporter, vodoravni vijačni transporter z velikim kotom, vodoravni vijačni transporter, transporter z verižnimi žlicami, dvigalo s tračnimi žlicami TD, dvigalo z žlicami z obroči TH, NE žlično dvigalo, žlično dvigalo NSE in drugo celotno paleto žličastih dvigal. TD75 Horizontalni polžni transporter (ali Horizontalni polžni transporter), mobilni transporter, Horizontalni polžni transporter z velikimi naklonskimi kotnimi rebri; Horizontalni vijačni transporter, brez gredi Horizontalni vijačni transporter; lahki, srednji in težki vodoravni polžni transporter; transportni stroj z verižno vedro, transportni trak za klinker SCD; horizontalni mešalnik z dvojno gredjo; podajalnik lahkih, srednjih in težkih plošč; Vibracijski podajalnik motorja GZG; tromelno sito, tromelno sito brez gredi;

Leta 2010 je skupina za raziskave in razvoj našega podjetja vstopila v industrijo recikliranja virov in zaporedoma razvila luskaste transporterje za obdelavo gospodinjskih odpadkov, sita brez gredi za prebiranje in razvrščanje gospodinjskih odpadkov, podajalnike letvic za gradbene odpadke in transporterje za luskaste odpadke za elektroobločne peči, ki ne samo ustvarjajo, ampak ustvarjajo tudi objektivne družbene in okoljske koristi ter so nepogrešljiv del industrije recikliranja virov veriga.

Zhengzhou Odifei Machinery Equipment Co., Ltd. nenehno izvaja tehnološke inovacije v duhu odličnosti in je razvil več praktičnih novih izdelkov. Izdelek je napreden v oblikovanju, dober v proizvodnji, zanesljiv v delovanju, ima mednarodno napredno raven, se dobro prodaja doma in v tujini in želi biti vodilni v industriji!









V: Ali ste tovarna ali trgovska družba?

O: Smo tovarna, ustanovljena leta 2007, specializirana za proizvodnjo spiralnega vibracijskega navpičnega dvigala, podajalnika z letvicami, vodoravnega vijačnega transporterja, lamelnega transporterja, vodoravnega vijačnega transporterja, vodoravnega vijačnega transporterja z velikim kotom, vodoravnega vijačnega transporterja, verižnega transportnega traku, dvigala s tračnimi žlicami TD, in tako naprej.



V: Kaj pa rezervni deli?

O: Vedno zagotovimo rezervne dele po nabavni ceni in vam damo seznam rezervnih delov, ko kupite stroj.



V: Ali boste preizkusili stroj pred dostavo?

O: Da, vsak stroj in proizvodno linijo bomo preizkusili pred dostavo in vam poslali delovni video. Lahko tudi preverite pri nas pred dostavo.



V: Ali je mogoče ta vodoravni vijačni transporter prenašati navpično?

O: Imamo navpične vodoravne vijačne transporterje in dvigala z vedri. Glede na lastnosti materiala in višino transporta lahko izberemo najprimernejšo transportno ali dvižno opremo.

V: Ali lahko vodoravni vijačni transporter ohladi material?

O: Da, lahko izberete vodno{0}}hlajeni vodoravni vijačni transporter.



V: Ali ima vodoravni vijačni transporter več dovodov ali odvodov?

O: Da, pri hranjenju na več točkah hranjenja hkrati bodite pozorni na enakomerno hranjenje in nadzorujte količino hranjenja.











1. Navedite ime materiala, specifično težo, velikost delcev itd

2. Ali obstajajo druge značilnosti: kot so viskoznost, temperatura, korozivnost itd.?

3. Dolžina transporta, vodoravni transport ali nagnjen transport?

4. Prenosna zmogljivost / uro



Če vas zanima vodoravni vijačni transporter, vas prosimo, da nas kontaktirate v 24 urah!
